CNC手板模型

什么是手板模型?

手板模型是指刚刚研发或设计的新产品需要做一套或多套来验证其外观是否美观、功能是否完善、装配是否有干涉的样板。

全国热线

产品简介 / Introduction

产品简介1

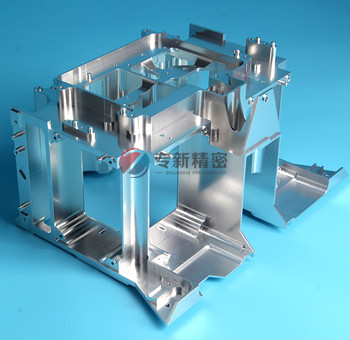

resource/images/ac7cc7e6216647f7a48e8cff72280f74_146.jpg

为什么要做手板模型?

1.检验外观:新产品在软件上是可视而不可及的,手板模型能将新产品开发成果展示在您手中,手板模型还可以做多种表面处理、颜色、纹路,甚至比模具量产的产品还要美观。
2.检验结构设计: 因为手板模型可以体现出装配功能,能直观地反映出结构的是否合理,装配的难易程度,便于及早发现和解决问题。
3.减少直接开模具的风险性:由于模具制造费用很高,如果直接开模具的话,一旦过程中发现结构不合理或其他问题,将造成大量的人力物力和时间的浪费。而手板制作则能减少这种损失,减少风险。
4.提前展示产品:由于手板制作的快捷和便捷,可在模具量产之前利用手板作产品的宣传和参展,甚至前期销售及生产准备工作。

产品优势

1、专新精密可以加工多种五金塑胶材料的手板模型,并结合多种产品表面处理,只要您设计出来的,专新精密竭力为您达成,您可以放心的将项目交给我们!

专新精密可加工的材料: 五金   铝合金:AL6061,AL7075,AL5052,AL5083,AL6082,AL2024等.
  镁合金: AZ31B,AZ91D,AZ61等.
  锌合金:3#锌合金,5#锌合金等。
  钛合金:TC4/GR5((Ti-6Al-4V),TA2,GR3,TC5等。
  不锈钢:马氏体不锈钢、奥氏体不锈钢、双相不锈钢等多种牌号。
  铜及铜合金:红铜、黄铜、锡青铜、磷青铜、铍铜、铜铝合金、铅黄铜等。
  各种合金钢:易切销钢、工具钢、模具钢、弹簧钢、轴承钢、镍钛合金、铁镍钴合金、钨钢等。
  钣金材料:冷轧钢SPCC,热轧钢SPHC,镀锌板SGCC,镀锡板SPTE,不锈钢SUS301,SUS304,AL5052,红铜,黄铜等。
  只要是市面有售的五金材料都可加工,并配各光谱仪,保障用料真实性。
塑胶   ABS、ABS+GF、ABS+PC、PC、PA、PA+GF、PMMA、PVC、POM、PP、PE、UPE
  PS、PTFE(铁氟龙)、FR-4ABS、PETG、PET、PBT、PBT+GF、PEEK、PEEK+GF、
  PPSU、PEI/Ultem2300、碳纤维、环氧板、合成石、电木等市面有售的所有塑胶材料。
  只要是市面有售的塑胶材料都可加工。
专新精密的产品表面处理     阳极氧化,硬质氧化,厚膜氧化,微弧氧化,喷油漆,丝印,烤漆,喷粉,电镀,镭雕,铁氟龙喷涂,镜面抛光,电泳,喷砂,抛丸,拉丝,抛光透明,熏蒸透明,染色,发黑,渗碳,CD纹,蚀刻,高光,蚀纹,滴胶等。

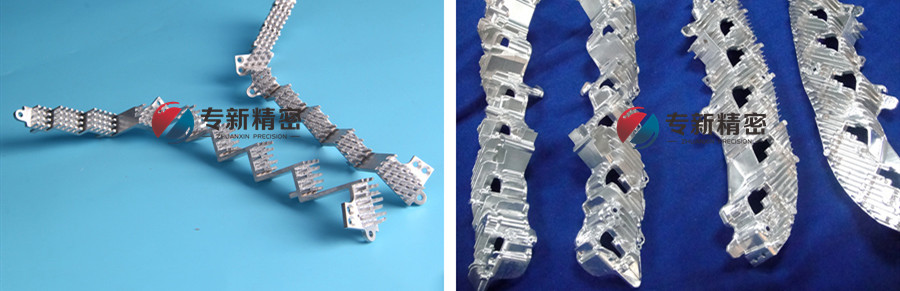

2、专新精密擅长多种五金复杂工件、精度高的产品以及功能版塑胶件,专新精密团队喜欢挑战高难度产品,做别人不敢做、不愿做、做不到的事。

resource/images/ac7cc7e6216647f7a48e8cff72280f74_148.jpg

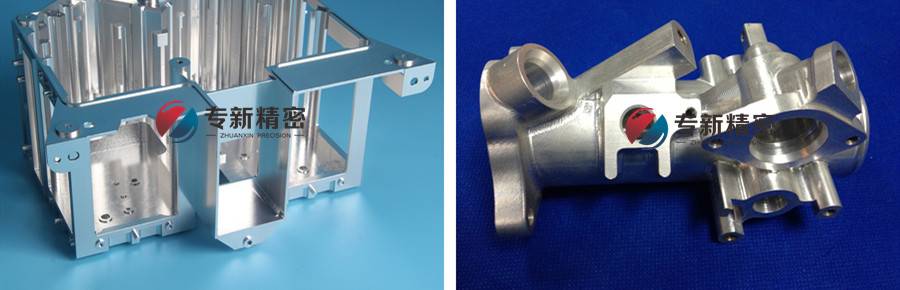

resource/images/ac7cc7e6216647f7a48e8cff72280f74_150.jpg

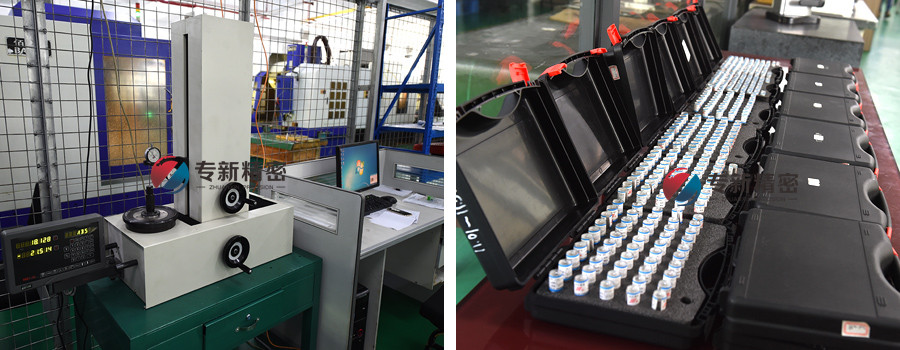

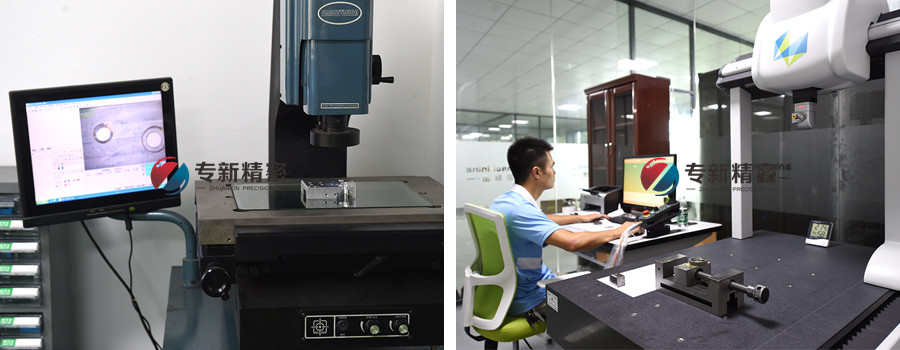

3、专新精密配备多种精密的检测设备,刀具检测仪,孔径针规,螺纹塞规,千分尺,二次元影像测量仪,全自动三座标检测仪,专新精密已通过并严格执行ISO9001:2015质量体系标准,每一道工序、每一个流程都以品质为前提,让您在产品质量上放心!

resource/images/ac7cc7e6216647f7a48e8cff72280f74_152.jpg

resource/images/ac7cc7e6216647f7a48e8cff72280f74_154.jpg


4、专新精密的服务在行业内一直受到好评,也是客户选择我们的原因:
  4.1报价快:手板模型0.5-2小时内完成报价,小批量加工4-8小时内完成报价;
  4.2交货快:手板模型1-7天交付,小批量加工3-15天交付;
  4.3合理建议:可在材料、加工工艺、表面处理上为您提出合理而经济的建议;
  4.4免 装配费:每一个项目交付前先试配好,让客户能轻松装配,也减少返修造成的时间浪费;
  4.5 过程汇报:我们有配备的跟单人员能在线即时为您汇报进程以及沟通相关事项;
  4.6 售后服务:客户收到产品所反馈的问题,我们都会在2小时内给出解决方案,1-3天内完成返修工作。

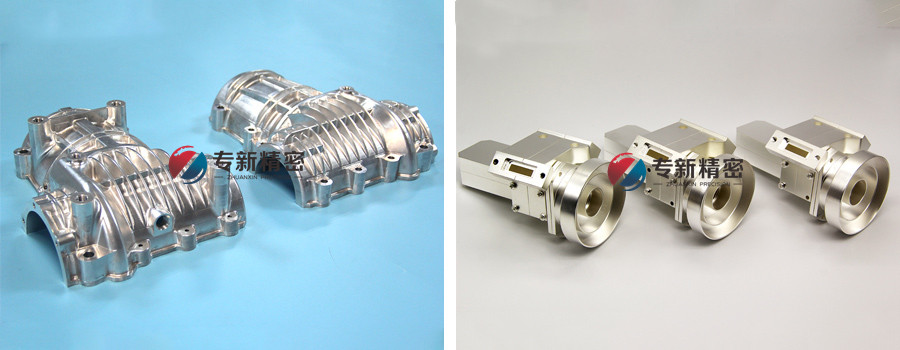

CNC手板模型


产品工艺

加工精度:
1、精度要求小于0.005mm时,我们会根据产品要求采用内圆磨、外圆磨、无心磨等工艺二次加工来达到精度要求,精度可达0.002mm。
2、当零件为不同心(偏心)的情况下,我们会同时结合多种工艺,例如:车加工、内圆磨、外圆磨、无心磨等工艺来完成。
  表面处理:
专新精密除了丰富的数控技术外,在表面处理上同样也有着丰富的经验,现有的表面处理工艺涵盖:喷漆、烤漆、喷粉,喷砂、抛丸、阳极氧化、厚膜氧化、微弧氧化、电镀、电泳、镭雕、丝印、拉丝、镜面抛光、染色,发黑、CD纹、蚀刻、高光、蚀纹、滴胶等,为您的产品锦上添花。


resource/images/ac7cc7e6216647f7a48e8cff72280f74_156.jpg

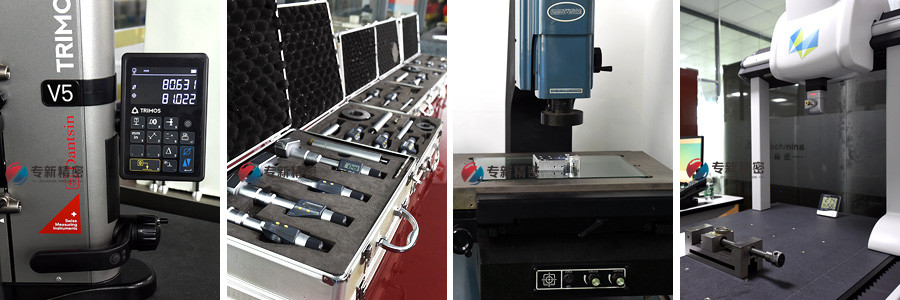

产品检测

1、瑞士Dantsin多功能高度仪,可以测量产品的高度、厚度、直径、中心距、位置度等数据;

2、针对热处理的产品,我们的品质部会用硬度计检测,来检测产品的热处理硬度及性能;

3、从0.5-20mm的孔径针规,从M1-M20的螺纹塞规,从0-200的千分尺,是专新精密生产部与品质部的标配;

4、二次元影像测量仪,可测量平面上的多个几何尺寸,包括直径、半径、长度、角度、宽度、高度、深度、点到点的距离、点到线的距离、圆心距等。

5、全自动三座标检测仪,采用Leitz LSP探测技术,具备测量精度、扫描效率、重复性好的特点。配置当今功能完善的软件之一:QUINDOS,经工程师编程后,可以测量多曲面的几何形状的工件。

6、专新精密严格执行ISO9001:2005质量体系标准,每一道工序、每一个流程都以品质为前提,帮您省心,让您放心!

resource/images/ac7cc7e6216647f7a48e8cff72280f74_158.jpg

QQ截图20180830184300

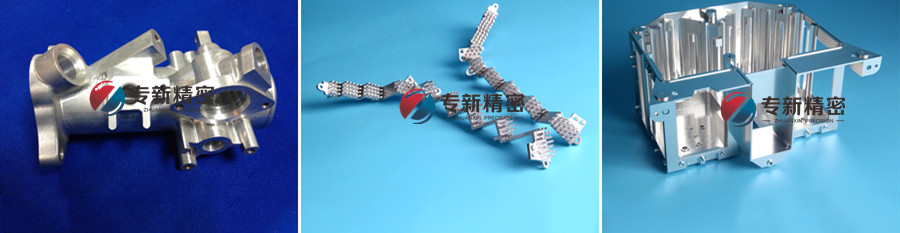

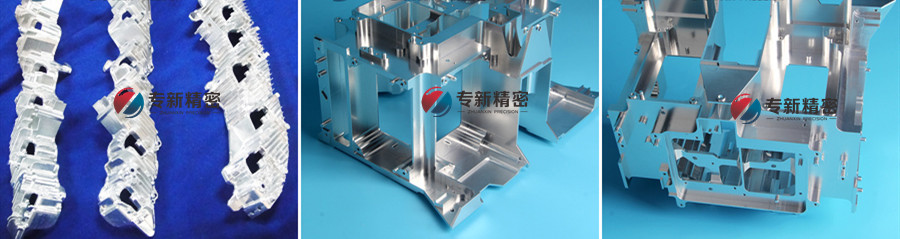

产品展示

resource/images/ac7cc7e6216647f7a48e8cff72280f74_160.jpg

resource/images/ac7cc7e6216647f7a48e8cff72280f74_162.jpg
